電磁動作方向控制閥
KSO-G02, G03
方向控制閥二分/三分電磁閥
最高壓力為210kgf/cm2
有端子式和牛角式供選擇
由CNC製造,所以高精準的公差,
可以確保品質和功能
牛角式電磁閥的線圈可以90度旋轉.
特性
- 雙頻端子。
- 依據IEC Pub529 IP65，抗塵、防水。
| 形式號碼 | 通徑 DIA |
最高使用壓力 KGF/CM² |
最大流量 L/MIN |
容許背壓 KGF/CM² |
最高切換頻度 (回/分) | 外部保護型式 |
|---|---|---|---|---|---|---|
| AC, DC | ||||||
| KSO-G02 | 1/4 | 210 | 100 | 140 | 240 | IEC Pub529 IP65 |
| KSO-G03 | 3/8 | 160 (DC), 130 (AC) |
註：活塞若是55C, 66C, 51C是其最高使用壓力為175 kgf/cm²。
KSO-G02電磁規格表
| 電壓記號 | 電壓電源 | 起動電流 A |
保持電流 A |
保持電力 W |
容許電壓變動 % |
|---|---|---|---|---|---|
| A | AC100V (50Hz) AC100V (60Hz) AC110V (60Hz) |
2.1 1.84 1.93 |
0.52 0.36 0.44 |
22 18 23 |
80 – 100 90 – 121 82 – 110 |
| B | AC200V (50Hz) AC200V (60Hz) AC220V (60Hz) |
1.08 0.95 1.00 |
0.26 0.18 0.22 |
22 18 23 |
80 – 100 90 – 121 82 – 110 |
| C | AC110V (50Hz) AC120V (60Hz) |
1.89 1.73 |
0.47 0.39 |
22 23 |
80 – 100 90 – 110 |
| D | AC220V (50Hz) AC240V (60Hz) |
0.94 0.91 |
0.23 0.19 |
22 23 |
80 – 110 90 – 120 |
| P | DC24V | – | 1.25 | 30 | 90 – 110 |
| N | DC12V | – | 2.4 | 29 | 90 – 110 |
KSO-G03電磁規格表
| 電壓記號 | 電壓電源 | 起動電流 A |
保持電流 A |
保持電力 W |
容許電壓變動 % |
|---|---|---|---|---|---|
| A | AC100V (50Hz) AC100V (60Hz) AC110V (60Hz) |
5.75 4.94 5.38 |
1.07 0.76 0.91 |
42 36 40 |
80 – 100 90 – 121 82 – 110 |
| B | AC200V (50Hz) AC200V (60Hz) AC220V (60Hz) |
2.66 2.27 2.50 |
0.49 0.36 0.43 |
35 31 38 |
80 – 100 90 – 121 82 – 110 |
| C | AC110V (50Hz) AC120V (60Hz) |
4.90 4.65 |
0.93 0.79 |
36 38 |
80 – 100 90 – 110 |
| D | AC220V (50Hz) AC240V (60Hz) |
2.55 2.40 |
0.48 0.41 |
42 44 |
80 – 110 90 – 120 |
| P | DC24V | – | 1.56 | 37 | 90 – 110 |
| N | DC12V | – | 3.07 | 37 | 90 – 110 |

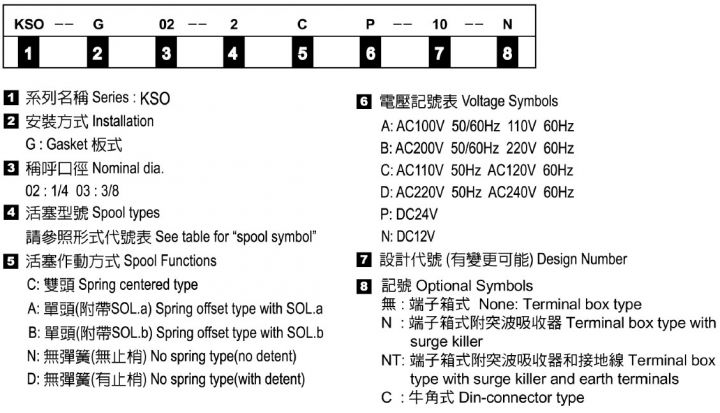

記號表
| 記號 | 端子箱型 | 牛角式型 | 接地線端子 | 突波吸收器 |
|---|---|---|---|---|
| None | √ | X | X | X |
| N | √ | X | X | √ |
| NT | √ | X | √ | √ |
| C | X | √ | √ | X |
