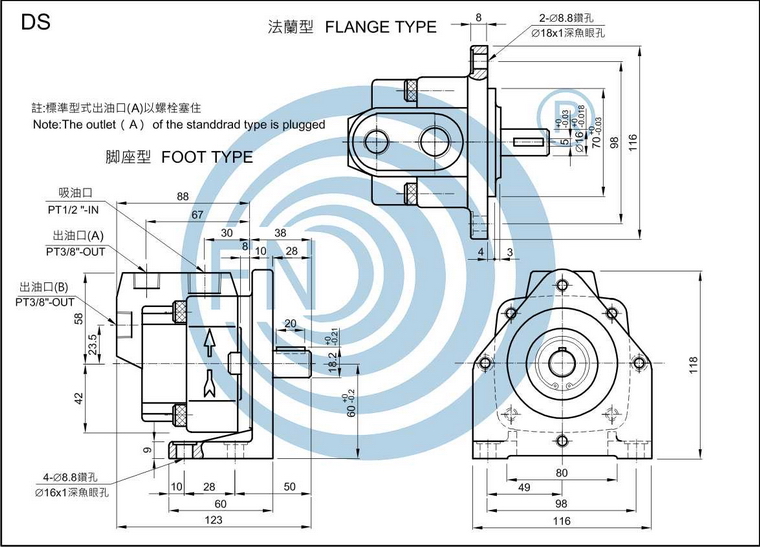

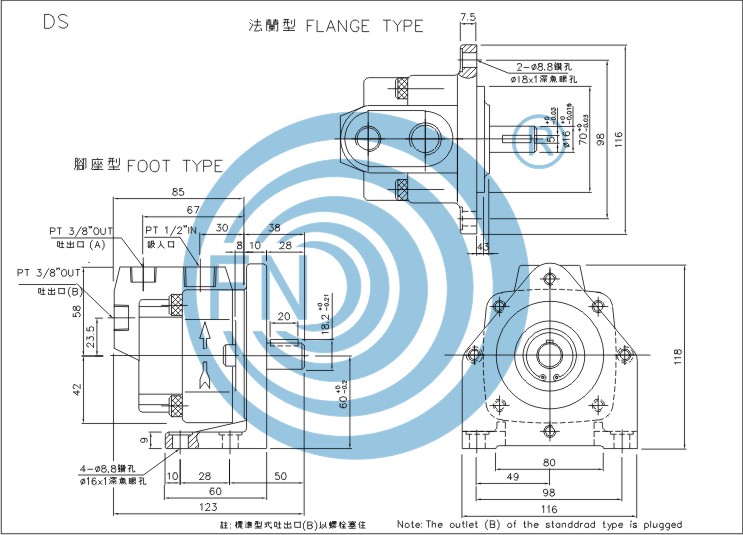

◆小型輕量設計,低騷音、低脈動、低壓葉片幫浦,適用於磨床,工作母機、單能機、小型油壓單元組合等油壓機械.
◆型式號碼表示法 / MODEL NUMBER DESIGNATON
DS── 14── F──R
① ② ③ ④
① 系列號碼Serial Nunber
②吐出量 Dilivery capacity
③裝配型式 Assemble model F:法蘭型 Frange Type
L:腳座型 Foot Type
④ 回轉方向 (自軸側觀之) Direction of Revolving ( Side View of Self Aligning Bearing)
R:順時針方向Clock wise Direction
◆性能表 / SPECIFICATION
型式
號碼
MODEL
|
最高
壓力
MAX.
PRESS.
kgf/cm2
|
在1800 r..p.m,粘度20 cst 時的特性
OPERATNG CHARACTERISTICS AT 1800 r.p.m WITH 20 cst FLUIP
|
回轉速度
SPEED r.p.m
|
配管尺寸PT
PORTS SIZE
|
重量
WEIGHT (kg)
|
||||||||
吐出量 DELIVERY l/min
|
軸入力 INPUT
kw
|
最低
MIN
|
最高
MAX
|
出口
OUT
|
入口
IN
|
腳座型FOOT
TYPE
|
法蘭型
FLANGE
TYPE
|
||||||
5
kgf/cm2
|
30
kgf/cm2
|
70
kgf/cm2
|
5
kgf/cm2
|
30
kgf/cm2
|
70
kgf/cm2
|
||||||||
DS-11
|
70
|
5.0
|
4.5
|
3.9
|
0.2
|
0.55
|
1.0
|
600
|
2000
|
3/8”
|
1/2”
|
4.5
|
3
|
DS-12
|
70
|
7.7
|
7.2
|
6.5
|
0.3
|
0.75
|
1.5
|
||||||
DS-13
|
70
|
12.6
|
11.8
|
11.0
|
0.4
|
1.05
|
2.1
|
||||||
DS-14
|
70
|
22.1
|
21.8
|
21.0
|
0.6
|
1.65
|
3.4
|
